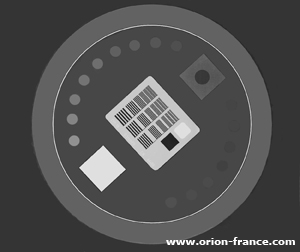

Objet de Test FL-18

Description

Test Object TOR 18FG

La FL-18 est un objet de test simple, conçu pour être utilisé en routine facilement et rapidement (hebdomadaire ou mensuelle) par les techniciens pour détecter une quelconque variation des performances de la qualité image des sytèmes de fluoroscopie, en particulier sur les aspects qui sont les plus susceptibles d'être altérés: la résolution spatiale et la sensibilité en contraste.

La FL-18 intègre une mire de résolution spatiale et 18 disques calibrés formant une série dont le contraste va diminuer progressivement. La limite de résolution, ainsi que la sensibilité en contraste peuvent être mesurées dans les conditions qui conviennent.

En général, les systèmes de fluoroscopie par télévision peuvent être rapidement vérifiés de cette façon, une fois par semaine ou aussi souvent que souhaité; cependant il est important que les mêmes constantes kVp/mAs et les mêmes conditions soient utilisées lors de chaque mesure. Toute variation dans les réglages de l'écran, la géométrie, la sensibilité faible contraste ou la résolution spatiale peuvent être facilement détectés par l'utilisateur.

Caracteristiques

  • Réglage de la brillance et du contraste du moniteur
  • Résolution spatiale (de 0,5 à 5.0 pl/mm)
  • Sensibilité à faible contraste (18 disques, 8 mm de diamètre)
  • Géométrie circulaire (vérification de la linéarité du balayage)
    Spécifications:
  • Diamètre externe: 180mm
  • Quantité de disques: 18
  • Diamètre du disque: 8mm
  • Gamme de contrast: 0,0749% à 12,8%
  • Mire de résolution: 0,5 à 5,0 pl/mm typ 18
  • Filtre en cuivre: 150mm x 150mm x 1mm

Photos

Modèle

  • FL-18 - Objet de Test FL-18
